Термосифон постоянного тока серии 150 для электронного оборудования

Техническое описание, термосифон Dantherm серии 150 для электронного оборудования

Термосифон постоянного тока Dantherm обеспечивает охлаждение воздуха без применения систем кондиционирования. Термосифон реализует термодинамический метод пассивного охлаждения, основанный на естественной внутренней конвекции. В процессе работы хладагент циркулирует в вертикальном замкнутом контуре без помощи компрессора.

Термодинамический теплообмен позволяет получить более короткий путь переноса тепла по сравнению с традиционными воздухо-воздушными теплообменниками.

Системы пассивного охлаждения являются одними из наиболее энергоэффективных на рынке, уступая по этому показателю лишь системам естественного охлаждения.

Замкнутый цикл охлаждения гарантирует чистоту воздуха в помещении с электронным оборудованием, чувствительным к загрязнениям. Это исключает необходимость применения фильтров.

Особенности и преимущества

Энергоэффективность и экологичность:

• Система охлаждения с высокой степенью энергоэффективности.
• Энергоэффективные вентиляторы с большим сроком службы и минимальным энергопотреблением.
• Эффективный охлаждающий контур с экологически безопасным хладагентом R134a.

Конструкция:

• Замкнутый цикл охлаждения
• Детали, стойкие к воздействию коррозии

 Встроенная защита:

• проверки на заводе-изготовителе: контроль отсутствия утечек, электрические испытания и проверка функционирования.
• Защита от нарушения полярности
• Ограничитель пускового тока

Режимы работы:

• основной режим охлаждения с динамическим бесступенчатым управлением частотой вращения вентиляторов.
• режим экономии электроэнергии, режим повышенной производительности, режим аварийного охлаждения, самодиагностика.

Передача данных, аварийная сигнализация и удаленный контроль:

• IP-соединение, светодиодные индикаторы, интерфейс TTL, карта памяти SD.
• Два гальванически изолированных выхода аварийной сигнализации: повышенная и пониженная температура, вентиляторы, работа датчика температуры

Простота установки:

• кабель для подключения входит в комплект поставки.
• не требуется участие специалиста по холодильной технике.
• не требуется выполнение пайки и заправки хладагента на месте установки.

Область применения

• Базовые радиостанции
• Технический контейнер («блок-бокс») для коммуникационного оборудования
• Корпуса электронных блоков
• Помещения с источниками питания
• Помещения с сетевым оборудованием и компьютерами
• Станции хранилищ данных
• Шкафы автоматики и управления
• Узлы гибридной связи
• Шкафы с телекоммуникационным оборудованием

Техническая характеристика

Функции термосифонов постоянного тока Dantherm	150
Замкнутый цикл охлаждения
Термосифонный метод охлаждения
Бескомпрессорная система охлаждения
Не требует применения фильтров
Два центробежных вентилятора постоянного тока EBM
Конструкция	150
Изготовлены из тонколистового проката с алюмоцинковым покрытием. Окрашиваются порошковой краской светло-серого цвета RAL7035.
Детали конструкции защищены от коррозии
Степень защиты от проникновения пыли и влаги: 55 (IP55)
Режимы работы	150
Охлаждение
Экономия электроэнергии
Режим повышенной производительности
Аварийное охлаждение
Контроллеры и датчики	150
Стратегия управления Dantherm CC1
Датчик температуры критических элементов (опция)
Проверка	150
Тщательная проверка на заводе-изготовителе
Функция самодиагностики
Установка и эксплуатация	150
Моноблочная компоновка, готовность к работе непосредственно после подключения.
Канал в стене для внутренней установки
Коммуникационный интерфейс	150
Удаленный и локальный доступ к настройкам системы и данным об условиях работы системы и аварийных сигналах
Карта памяти SD
Канал TTL
Светодиодные индикаторы
Экологичность	150
Энергоэффективные вентиляторы
Хладагент R134a

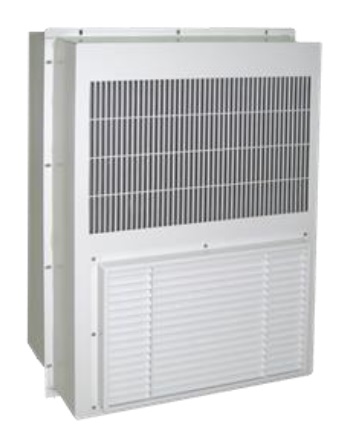

Термосифон постоянного тока серии 150, внешний вид
