Канальные осушители воздуха для бассейнов Dantherm CDP 75, CDP 125, CDP 165

Техническое описание Dantherm CDP 75, 125, 165

Инструкции по монтажу и эксплуатации Dantherm CDP 75, 125, 165

Применение канальных осушителей Dantherm CDP 75/125/165 для установки в отдельном техническом помещении

Осушители CDP в канальном исполнении предназначены для больших частных бассейнов, коммерческих бассейнов и спа-центров, раздевалок, складов, производственных помещений и архивов.

Данные агрегаты работают практически бесшумно. При установке в технических помещениях создаваемый ими шум поглощается стенами.

Канальные осушители Dantherm CDP предоставляют большую гибкость в выборе места установки. Панель управления и другие элементы могут быть перенесены на другую сторону блока. Более того, отверстие для выхода осушенного воздуха может располагаться как в верхней крышке блока, так и на противоположной от входного отверстия стороне.

Чтобы удовлетворить индивидуальные потребности клиентов, для осушителей предусмотрено большое количество опциональных принадлежностей, включая водяной калорифер-доводчик для подогрева осушенного воздуха LPHW, патрубок для подвода свежего воздуха, комплект креплений для настенного монтажа, комплект виброизолирующих опор для напольного монтажа, комплект для защиты от обмерзания и комплект дистанционного контроля неисправностей. Блок также может оснащаться опциональным водоохлаждаемым конденсатором, позволяющим использовать избыток тепла для подогрева воды для бассейна или системы водоснабжения.

Конструктивные особенности

• Корпус из горячеоцинкованной стали с дополнительным наружным и внутренним эмалевым покрытием (сдвоенные панели с теплоизоляционным слоем толщиной 50 мм).
• Сливное отверстие, расположенное на стороне забора воздуха. Дренажный патрубок для подсоединения водяного шланга диаметром ³/ ₄ ".
• Съемный фильтр на воздухозаборном патрубке (диам. 400 мм).
• Раздача воздуха сверху или сбоку (диам. патрубка = 400 мм).
• Возможность установки инспекционной дверцы с противоположной стороны.
• Возможность подмеса свежего воздуха (диам. патрубка = 160 мм).
• Опциональный водоохлаждаемый конденсатор (диам. медных соединительных трубок = 15 мм).
• Роторный компрессор (СDР 75) или поршневой компрессор (CDP 125, CDP 165).
• Радиальный вентилятор.
• Настенный или напольный монтаж на виброизолирующие опоры (опция).
• Водяной калорифер - доводчик для подогрева осушенного воздуха (опция).
• Устройство дистанционного мониторинга неисправностей (опция).
• Устройство защиты от обмерзания (опция).

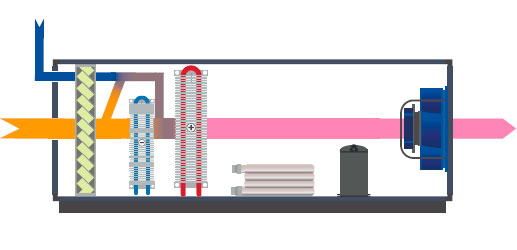

Схема циркуляции воздуха

Система управления

Осушители Dantherm CDP75 Mk II – 125 (Mk II) - 165 оснащены электронным управлением и подготовлены к подключению внешнего гигростата (комнатного или канального). Электронный модуль обеспечивает отображение режимов работы, а панель управления позволяет путем нажатия кнопки осуществить выбор режима нагрева воздуха и режима непрерывной работы вентилятора. Панель управления может быть смонтирована с любой стороны агрегата в соответствии с конфигурацией технического помещения.

При использовании водяного калорифера-доводчика возможно подключение к агрегату внешнего комнатного термостата. При температуре эксплуатации в пределах от 15 до 20 °C агрегат рекомендуется комплектовать датчиком испарителя для задействования режима пассивного оттаивания осушителя.

Технические характеристики

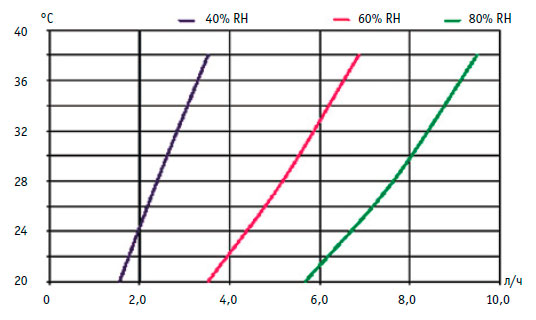

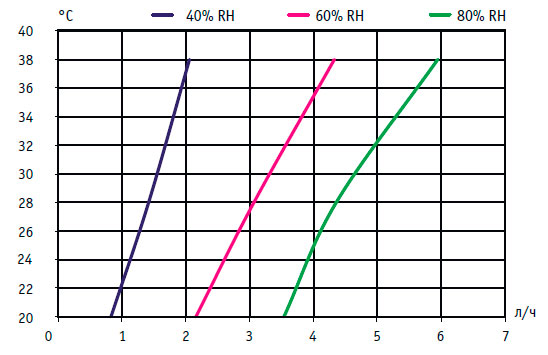

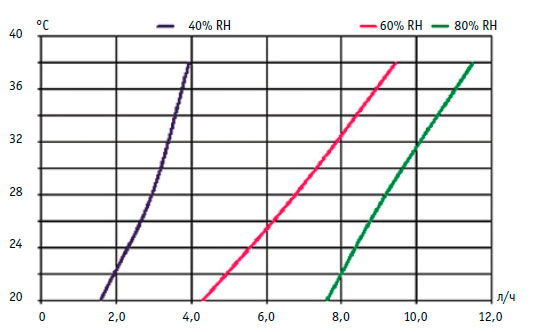

Кривые влагосъема

Dantherm CDP 75

Dantherm CDP 125

Dantherm CDP 165

Водоохлаждаемые конденсаторы

Канальные осушители Dantherm CDP 75/125/165 можно комплектовать встроенным водоохлаждаемым конденсатором, что позволяет использовать избыточную тепловую энергию для подогрева воды в бассейне.

* Рабочие условия:
температура хладагента на стороне низкого давления - 10 °C
температура хладагента на стороне высокого давления - 40 °C
температура воды - 28 °C

Водяной калорифер

Канальные осушители Dantherm CDP 75/125/165 также можно комплектовать водяным калорифером для подогрева осушенного воздуха.

Технические характеристики калорифера указаны для температуры воздуха в помещении 27 °C.

Дополнительное оборудование

• Кронштейны для настенного монтажа (Dantherm CDP 75, CDP 125)
• Комплект виброизолирующих опор для напольного монтажа
• Водяной калорифер-доводчик
• Выносной гигростат
• Канальный гигростат
• Выносной термостат
• Датчик обледенения
• Комплект дистанционного контроля неисправностей

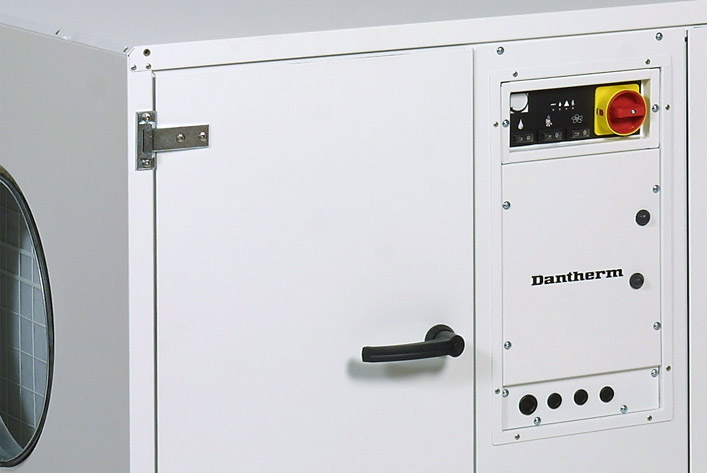

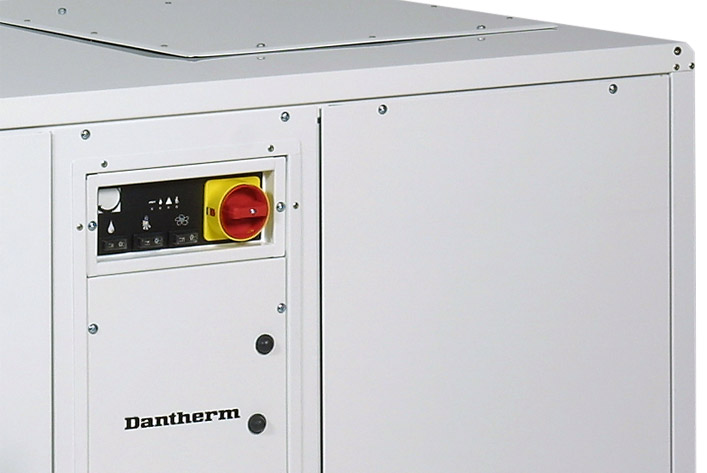

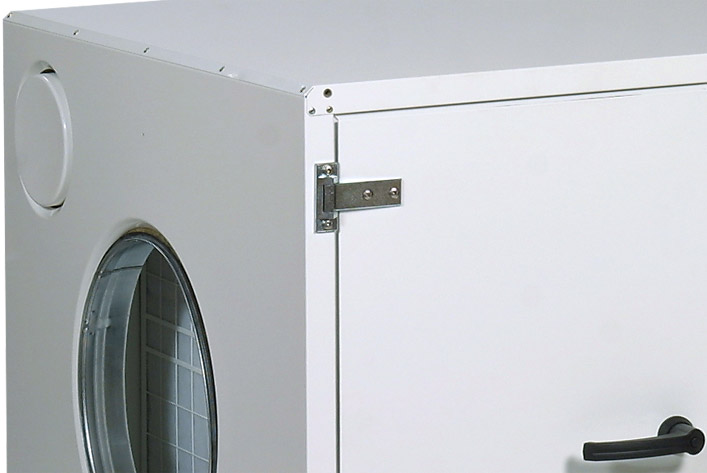

Внешний вид осушителей Dantherm CDP 75, CDP 125, CDP 165

Осушители воздуха Dantherm

Канальный осушитель Dantherm

Осушитель воздуха для бассейнов в канальном исполнении

Осушитель Dantherm для бассейнов
